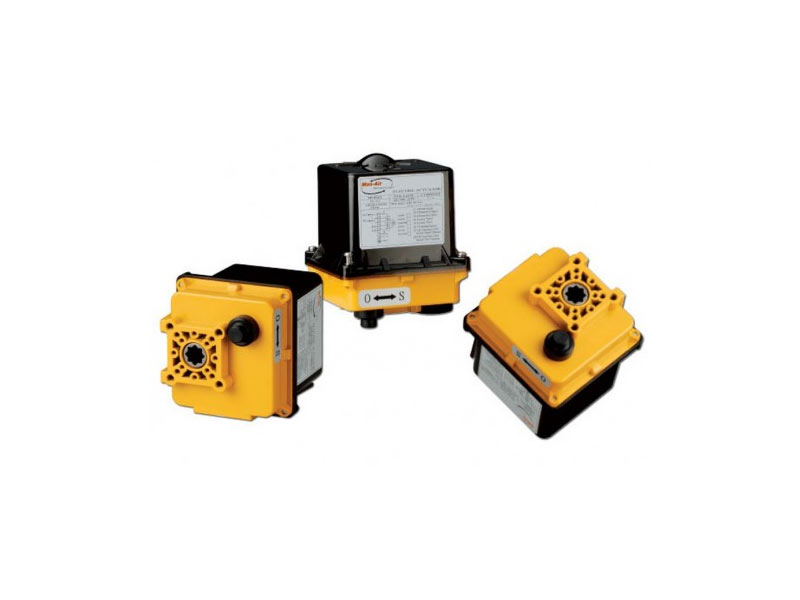

Трехпозиционный электропривод представляет собой элемент запорной арматуры, который используется в контурах системы отопления. Он необходим для переключения потока среды с помощью трехходового клапана. Устройство имеет широкую сферу применения. Его устанавливают в системах отопления, охлаждения, теплоснабжения, вентиляции как бытовых объектов, так и промышленных цехов.
Электродвигатель запускается с помощью специального двигателя, укомплектованного редуктором. Двигатель – однофазный, имеет конденсаторный пуск. Редуктор расположен в закрытой коробке, в которой осуществляется смазка механизма. Величина штока зависит от параметров хода штока клапана и варьируется от 4 до 20 мм.
Технические особенности изделия
Электроприводы предполагают ручную регулировку. Устройство монтируется и фиксируется в любой позиции, которая соответствует необходимому расходу. Благодаря наличию концевых выключателей, двигатель привода защищен от перегрузок. Шестерни изделия изготавливаются из металла или синтетических материалов. Сам механизм имеет смазку и не требует постоянного обслуживания.
Корпус трехпозиционного электропривода производится из полимерных материалов, силовая часть – из алюминия или стального сплава, а уплотнение штока – из тефлона. Некоторые модели устройств дополнительно комплектуются концевыми выключателями для описания положения привода «открыто-закрыто».
| Стандартное исполнение откр/закр, 110, 220 В | ||||||||||
| Модель | Усилие | Коэффициент нагрузки | Вес | Скорость срабатывания 90° | Сила тока (A) | Потребляемая мощность | ||||
| 110÷120 V AC | 200÷240 V AC | |||||||||
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||||
| AE01 | 35 Нм | 25% | 1,7 кг | 12 сек | 10 сек | 0,6 А | 0,7 А | 0,29 А | 0,38 А | 10 В |
| AE02 | 50 Нм | 25% | 1,8 кг | 12 сек | 10 сек | 0,8 А | 0,9 А | 0,4 А | 0,5 А | 15 В |
| AE03 | 170 Нм | 50% | 4,4 кг | 10 сек | 8 сек | 1,0 А | 1,2 А | 0,69 А | 0,71 А | 25 В |
| AE03H | 207 Нм | 50% | 7,9 кг | 10 сек | 8 сек | 1,0 А | 1,2 А | 0,69 А | 0,71 А | 25 В |
| AE04H | 380 Нм | 50% | 8,6 кг | 36 сек | 30 сек | 1,0 А | 1,2 А | 0,69 А | 0,71 А | 25 В |
| AE05H | 500 Нм | 50% | 8,8 кг | 36 сек | 30 сек | 1,8 А | 2,0 А | 1,0 А | 0,75 А | 40 В |
| AE06H | 610 Нм | 50% | 9,1 кг | 36 сек | 30 сек | 2,8 А | 2,4 А | 1,1 А | 0,8 А | 60 В |
| Стандартное исполнение откр/закр, 12 В, 24 В | ||||||||
| Модель | Усилие | Коэффициент нагрузки | Вес | Скорость срабатывания 90° | Сила тока (A) | Потребляемая мощность | ||
| 12 V DC | 24 V DC | 24 V AC/DC | ||||||
| AE01 | 35 Нм | 100% | 2,0 кг | 10 сек | 2 А | 1,5 А | 1,5 А | 10 В |
| AE02 | 50 Нм | 100% | 2,2 кг | 10 сек | 2 А | 1,5 А | 1,5 А | 10 В |
| AE03 | 170 Нм | 100% | 4,4 кг | 8 сек | – | 1,5 А | 1,5 А | 25 В |
| AE03H | 207 Нм | 100% | 7,9 кг | 8 сек | – | 1,5 А | 1,5 А | 25 В |
| AE04H | 380 Нм | 100% | 8,6 кг | 30 сек | – | 1,5 А | 1,5 А | 25 В |
| Исполнение с позиционером откр/закр, 110, 220 В | |||||||
| Модель | Усилие | Коэффициент нагрузки | Вес | Скорость срабатывания 90° | 110÷120 V AC | 200÷240 V AC | Потребляемая мощность |
| 60Hz | 60Hz | ||||||
| AE01-А | 36 Нм | 100% | 2,2 кг | 16 сек | 0,3 А | 0,15 А | 25 В |
| AE02-А | 75 Нм | 100% | 2,5 кг | 36 сек | 0,3 А | 0,15 А | 25 В |
| AE03-А | 140 Нм | 100% | 4,0 кг | 54 сек | 0,3 А | 0,15 А | 25 В |
| AE03H-А | 200 Нм | 100% | 7,5 кг | 65 сек | 0,3 А | 0,15 А | 25 В |
| AE03-D | 170 Нм | 50% | 4,8 кг | 8 сек | 1,2 А | 0,72 А | 25 В |
| AE03H-D | 210 Нм | 50% | 8,3 кг | 10 сек | 1,2 А | 0,72 А | 25 В |
| AE04H-D | 310 Нм | 50% | 9,0 кг | 30 сек | 1,2 А | 0,72 А | 25 В |
| AE05H-D | 500 Нм | 50% | 9,2 кг | 30 сек | 2,0 А | 0,75 А | 40 В |
| AE06H-D | 610 Нм | 50% | 9,5 кг | 30 сек | 2,4 А | 0,8 А | 60 В |
Преимущества эксплуатации устройств
Применение трехпозиционного электропривода значительно упрощает и оптимизирует управление трубопроводами. Данные изделия имеют массу достоинств, среди которых:
- эргономичность;
- наличие автоматических концевых выключателей;
- высокая точность регулировки;
- наличие ручной регулировки;
- шумоизоляция.
Что такое позиционеры для электроприводов?
Трехпозиционный электропривод используется в сочетании с такими устройствами, как позиционеры. Они необходимы для плавного управления электроприводами трехходовых клапанов. Монтаж позиционеров значительно упрощает процесс управления и эксплуатации систем отопления.
Как и любая разновидность запорной арматуры, позиционеры изготавливаются из материалов высокого качества. Они отличаются надежностью, различаются в зависимости от назначения и типа электропривода.
Выгодное предложение от MAXAIRPNEUM
Наша компания на протяжении 15 лет занимается разработкой и реализацией запорной арматуры и регулирующих устройств, включая электроприводы и позиционеры для них. Многолетний опыт позволяет нам выпускать изделия с повышенными эксплуатационными характеристиками. Помимо высокого качества продукции, мы предлагаем своим клиентам такие преимущества сотрудничества, как:
- оперативная обработка заказов;
- поставка продукции в различных объемах;
- доступные цены;
- гарантия качества;
- быстрая отправка товара со склада, благодаря налаженной системе логистики.
Покупка запорной арматуры и прочих устройств в нашей компании – это не только экономия средств и времени, но и уверенность в быстром и легком монтаже трубопроводов.
